Non-contact tool to spread with 3D printer.

小型３Dプリンターで広めるオールインワン非接触ツール

The all-in-one touchless tool to disseminate through a small 3D printer.

新型コロナウィルスのパンデミックは世界の人々に意識的、無意識的に感染の不安や恐れを抱かせ、その生活様式を変えようとしています。私達は乗り物、買い物、食事などの日常シーンでマスク装着、手指のアルコール消毒や石鹸による手洗いを促され、感染状況が日々流れる中で生活しています。しかし、世界にはこのような感染対策が困難な生活環境や習慣があり、グローバルな対策の難しさが顕在化しています。非接触が新常態のキーワードとして掲げられるこのような状況下、私はグローバルに受け入れられる簡易なオールインワン非接触ツールを小型３Dプリンターで作り広める感染対策のムーブメントを提案します。
　このオールインワン非接触ツールは車中、買い物、トイレなど日常生活で手指が直接触れる様々なシーンで容易に使用できるようにデザインしたものです。このツールはヘアピン状の本体と、その両端に手指の支持部とを設けた基本構成であり、また廉価な小型３Dプリンターを用い、後処理も必要無く容易に作成できるようにシンプルな構造にしています。このツールは多機能性を有するもので、ヘアピン状の頭部でドアノブを掴み、ドアレバーや吊り革を引っ掛け、ツールの支持部でドアのサムターンを掴み、エレベーターの階ボタンを押すことができます。
　本提案は、１）この多機能な非接触ツールの３D基本データをオープンソースとして公開し（Thingiverse）、２）このデータを元に、世界にある小型３Dプリンターを用いてツールを作成し、このツールの有用性を共有し、３）基本データを多くの人が自由に修正し、新たなデザインにすることによりこのツールが行き渡るような、グローバルな感染対策のムーブメントを喚起することです。４）更にこのツールの基本構造は３Dプリンター以外の汎用工法を用いても作成可能であるため、この３Dデータは今の時代のデジタル教育材料として子供達の自由な発想を喚起し得るものです。

The pandemic of the new coronavirus is consciously and unconsciously causing people around the world to have anxiety and fear of infection and forces us to change our lifestyle. We are encouraged to wear masks, disinfect hands with alcohol and wash hands with soap in everyday scenes such as vehicles, shopping, and meals, and we live in a daily flow of infection status. However, there are various living environments and customs that make it difficult to take the measures against infections in the world, and the difficulty of taking global countermeasures is becoming apparent. Under the circumstances with contactless as the keyword of the new normal, I propose a global infection control movement that creates and spreads the all-in-one non-contact tool that is globally acceptable using a small 3D printer.

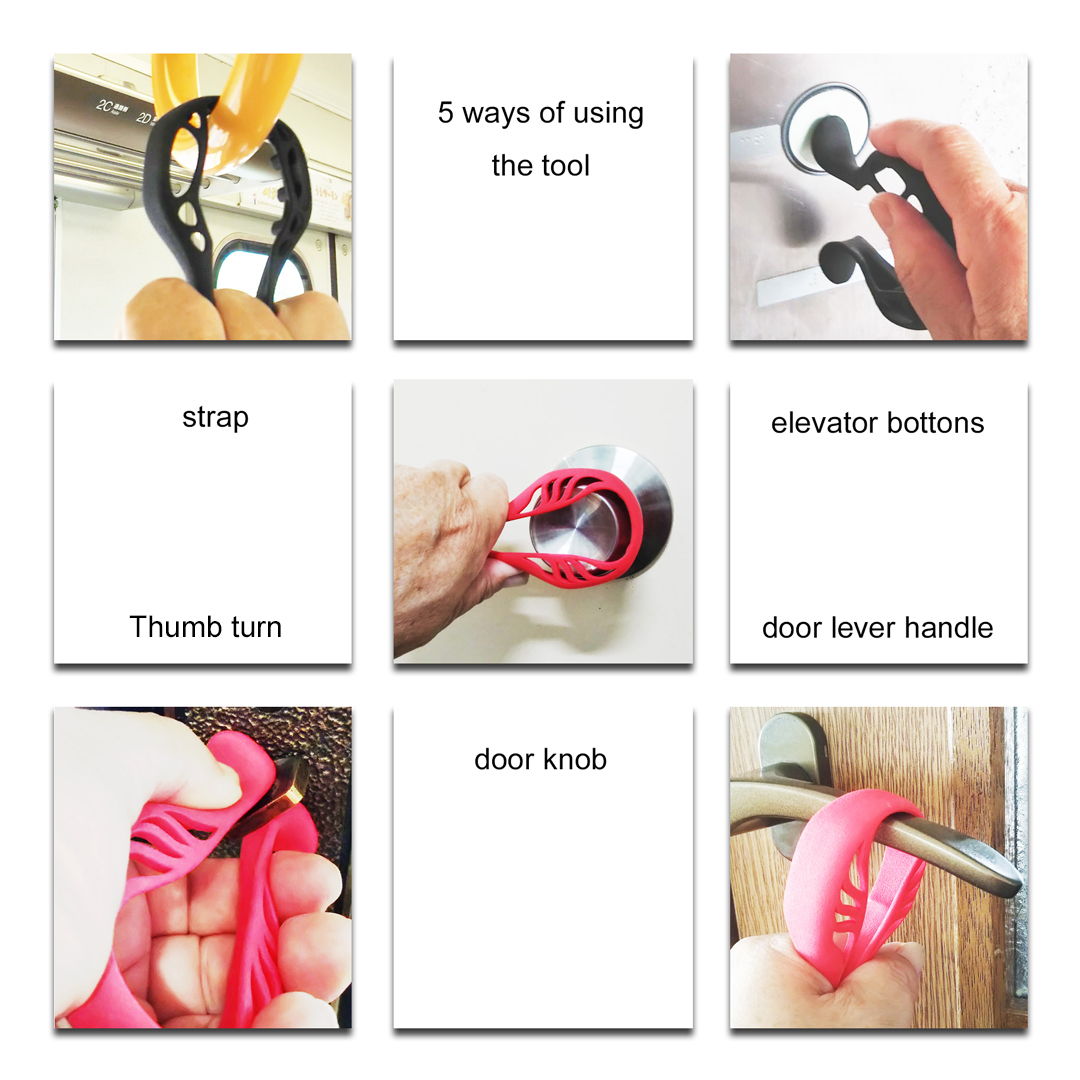

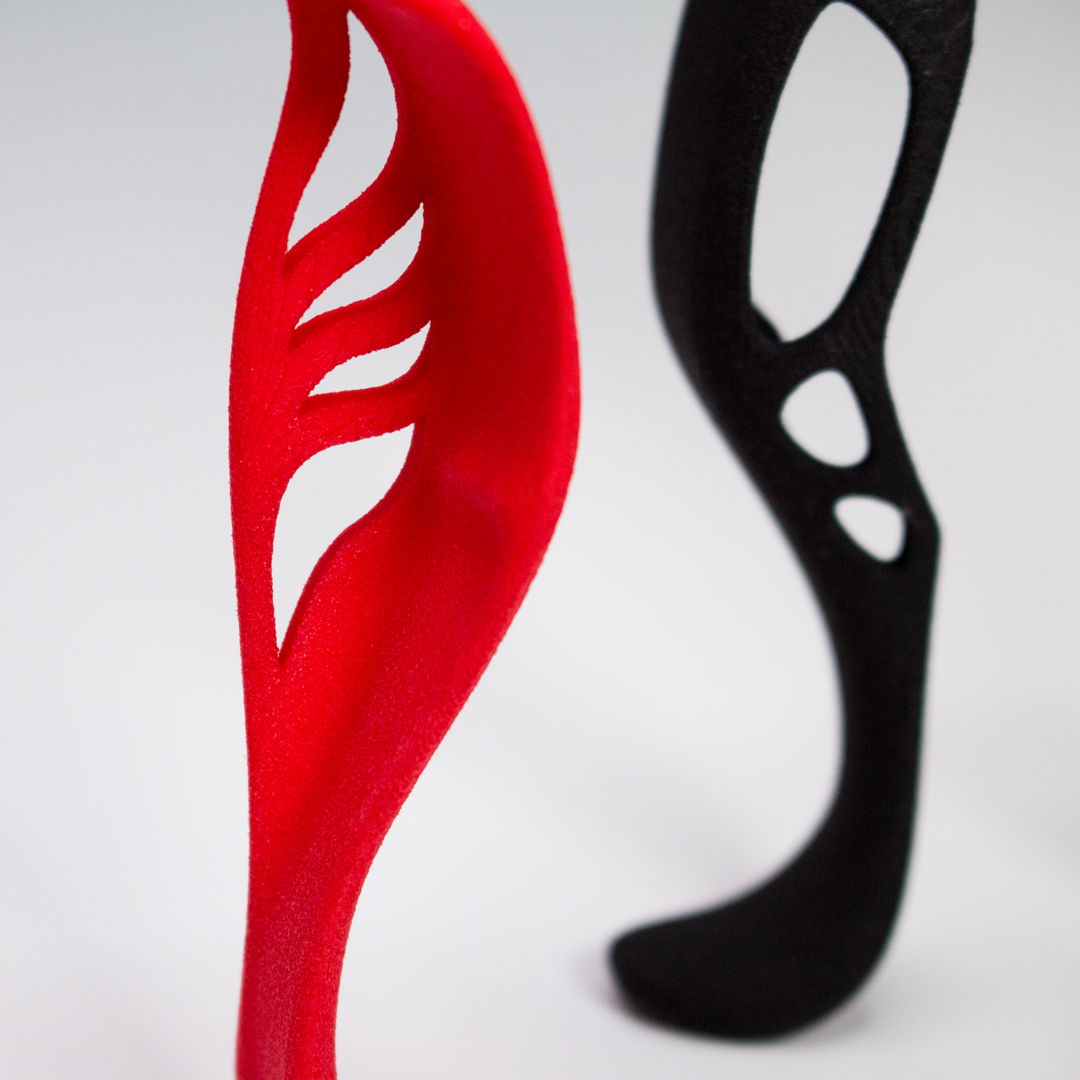

The all-in-one non-contact tool is designed so that it can be easily used in various scenes where fingers directly touch in daily life such as in a subway car, shopping, and toilet. This tool has a basic configuration with a hairpin-shaped body and support parts for fingers at both ends and has a simple structure without post-processing so that can be easily made with an inexpensive small 3D printer. The tool is versatile, allowing you to grab a doorknob, hook a door lever or strap with the hairpin-shaped head, and to grab a door thumb turn, press a elevator floor button with the support parts.

This proposal is, 1) to publish the 3D basic data of this multifunctional touchless tool as open source (Thingiverse), 2) based on this data, to make the tool by an inexpensive small 3D printer owned globally so that to share the usefulness of the tool with many people, 3) for the purpose of global infection countermeasures, to evoke a movement that the touchless tool will reach to more people by allowing many people to freely modify and redesign the basic data. 4) Furthermore, since the basic structure of this tool can be also created through a well-known process other than 3D printers, the 3D data can evoke children's free ideas as digital educational materials in these times.

作品のサイズ：58mm×90mm×18mm
重量：15.5g
材質：ABS系等
耐性：耐熱温度70～100℃
比重：1.05～1.07
耐薬品性：弱酸、弱アルカリ、アルコール等に耐性あり（日常使用）
ABS樹脂は電化製品、生活用品に一般的に使用されている樹脂
用途：　ドアノブ（直径48～53mm程度）、 ドアレバー、 サムターン、 吊り革、 エレベーターの階ボタン等の非接触操作

Work size: 58mm x 90mm x 18mm
Weight: 15.5g
Material: ABS type, etc.
Tolerance: Heat resistant temperature 70-100 ℃
Specific gravity: 1.05 to 1.07
Chemical resistance: Resistant to weak acids, weak alkalis, alcohol, etc. (daily use)
ABS resin is a resin commonly used in electrical appliances and daily necessities.
Applications: Non-contact operation of doorknobs (diameter 48-53 mm), door levers,
thumb turns, hanging straps, elevator floor buttons.

https://www.thingiverse.com/mizu_labo/designs

https://youtu.be/epJsR9cIOwg

http://mizu-lab.com, https://twitter.com/tk_tatsuo

高齢者や障害者のための生活支援ツールを開発デザインしています。　手指の機能低下をサポートするツールをデザイン自由度の高い３Dプリンターを用いて開発することで今までにないツールを作成することができます。マスカスタマイゼーションを目指して活動を続けています。新型コロナの流行下、フェイスシールドを開発し介護施設に寄贈し、さらに今回の非接触ツールを開発しました。今回の応募は正に開発のタイミングが合って可能になったもので、この応募を通して多くの人にツールの有効性やムーブメントをアピールできれば幸いです。

JAPAN
